Centro de Usinagem CNC Nesting IN-100K INMES

Descrição

O Centro de Usinagem CNC Nesting IN-100K representa o próximo passo na evolução da usinagem e furação de chapas planas de MDF, MDP, compensado e materiais similares. Desenvolvida com tecnologia de ponta, esta máquina oferece uma combinação perfeita de precisão, automação e eficiência.

Nesting IN-100K: Qualidade e Inovação Para Sua Marcenaria
A “Nesting IN-100K” é uma máquina CNC de corte de chapas planas por meio do processo de nesting, utilizando fresagem e fixação do material com bomba de vácuo. Sua mecânica robusta apresenta uma estrutura reforçada desenvolvida em perfis metálicos de alta resistência, soldados por robôs. Com uma área de trabalho útil de 1890x2900x200mm (X/Y/Z), a máquina oferece uma capacidade notável para cortar e usinar chapas de até 32 mm, utilizando a ferramenta apropriada.

Maior Produtividade e Eficiência
A velocidade máxima de trabalho atinge até 30.000 mm/min, variando conforme o tipo e espessura do material, enquanto a velocidade de deslocamento a vazio atinge impressionantes 100.000 mm/min. O cabeçote de corte possui um Spindle de 9 Kw (12 CV) com rotação máxima de 24.000 RPM, oferecendo flexibilidade de ajuste via software ou painel de controle. A máquina utiliza pinças padrão ER32, aceitando ferramentas com diâmetro de haste de 2 mm até 22 mm.

Maior Robustez
Os motores de movimentação incluem servomotores AC trifásicos de 1 kW no eixo X, dois servo motores AC trifásicos de 1 kW no eixo Y (em paralelo) e um servomotor AC trifásico de 700W no eixo Z (com freio). A segurança é garantida por um pórtico enclausurado com acesso monitorado e sistema de monitoramento da área de trabalho com dispositivo optoeletrônico ativo de proteção.

Compromisso com a Segurança
A máquina apresenta um sistema de proteção elétrica avançado, com relê de detecção de falta e inversão de fase para proteger a bomba de vácuo e o sistema elétrico. A falta de ar comprimido na rede é monitorada por um sensor pressostato que integra sistema de proteção. A lubrificação é automática em todas as guias, por meio de uma bomba temporizada com controle preciso de fluxo.

Tecnologia e Integração
O comando CNC dedicado dispensa o uso de um computador na máquina, utilizando arquivos de Código ISO e integrando-se aos principais softwares CAD/CAM do mercado. O iNest, software otimizador e gerador de linguagem ISO para PC/Windows®, acompanha a máquina gratuitamente, oferecendo funcionalidades exclusivas, como a criação, edição e importação de listas de peças, visualização em 3D e otimização considerando o contorno real das peças.

Praticidade
Sua interface prática permite a geração de etiquetas para impressão, facilitando a identificação manual das peças. Além disso, a máquina proporciona a economia de sobras (retalhos) para uso futuro, cria relatórios de chapas a serem utilizadas e permite o bloqueio de sentido de veio e rotação de peças. O seu treinamento e entrega técnica, juntamente com a integração com os principais softwares do mercado nacional, tornam a “NESTING IN-100K” uma escolha completa para otimização do processo produtivo em marcenarias e indústrias.

Principais características:
• Porta Ferramentas: Sistema de troca automática integrado ao pórtico que suporta até 12 ferramentas.
• Batente De Esquadro: 6 batentes pneumáticos de esquadro para alinhamento da chapa ou peça.
• Mesa De Vácuo: Mesa setorizada em 16 áreas de vácuo compostas por válvulas eletrônicas individuais, sendo habilitadas conforme movimento do Spindle ou acionadas manualmente.
• Bomba De Vácuo: Potência de 5.5Kw (7,5CV), refrigerada a ar.
• Kit De Ferramentas: Kit Básico para treinamento e liberação da máquina na entrega técnica.
• Sistema de Descarga: Sistema de descarga com empurrador auto regulável, que se ajusta à altura da mesa de sacrifício sem necessidade de ajuste a cada passe ou troca da mesma.
• Tecnologia De Exaustão: Sistema com engenharia avançada com baixa perda de carga que aumenta a eficiência da exaustão.

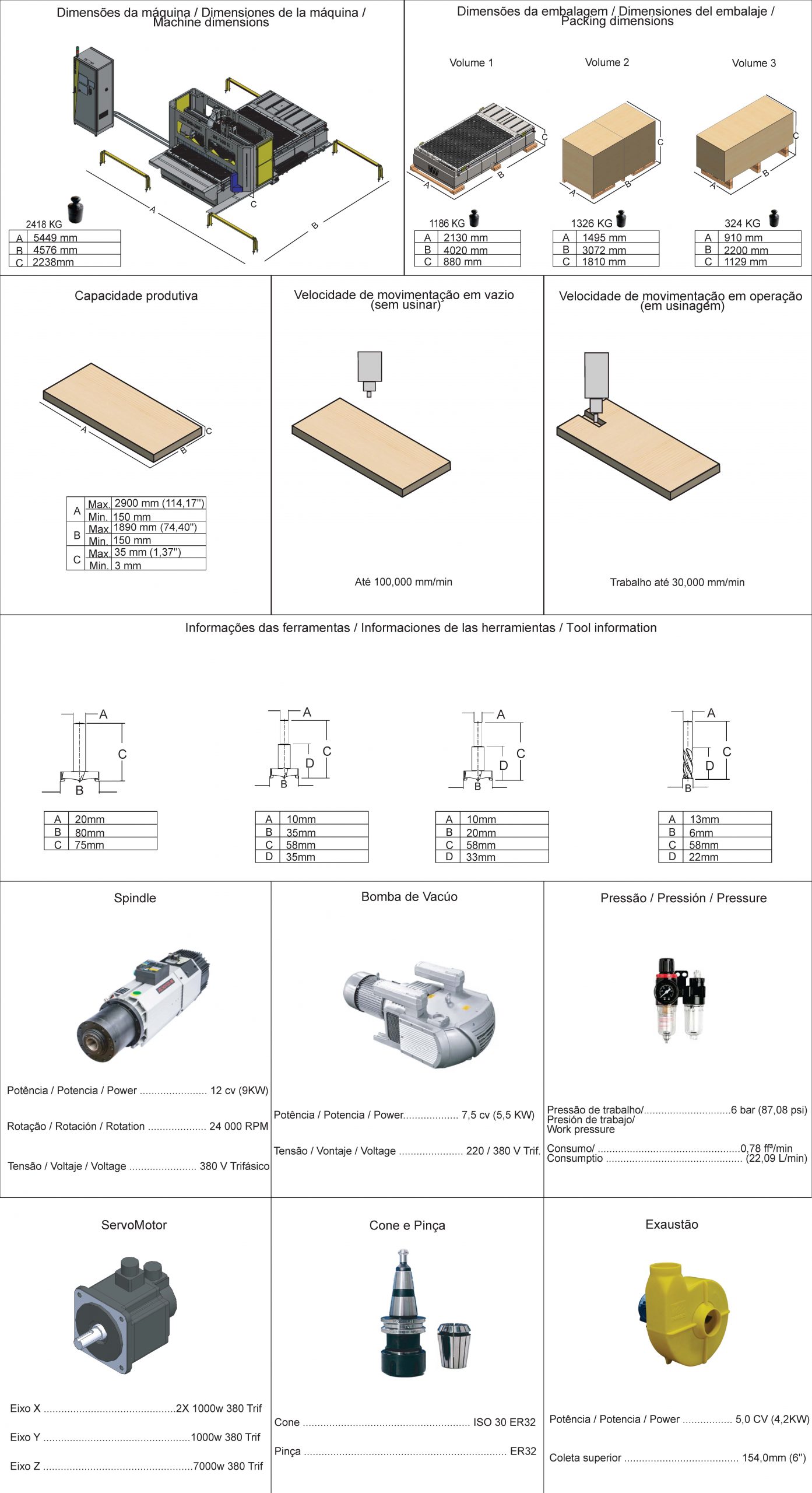

Especificações Técnicas

Imagens meramente ilustrativas*
